Vakuumformning av plast med hög precision
Behöver du tillverka kundanpassade plastdetaljer med höga krav på form, mått, ytfinish och funktion? Sematron arbetar med precisionsinriktad vakuumformning av termoplast och hjälper våra kunder genom hela produktionsprocessen – från formverktyg och utfallsprov till vakuumformning, CNC-efterbearbetning och färdig detalj.
Vi utvecklar en produktspecifik process efter detaljens geometri, material och kravbild. Det kan handla om allt från enstaka prototyper och mindre serier till återkommande produktion. Har du en detalj eller produktidé som du vill vakuumforma?
Kontakta oss så går vi igenom förutsättningarna för ditt projekt.
Kapacitet och förutsättningar för din detalj
Kan din plastdetalj vakuumformas? Det behöver bedömas utifrån form, storlek, material och vilka krav den färdiga produkten ska uppfylla.
Sematron arbetar med kundanpassade detaljer, prototyper och återkommande produktion. Vi anpassar formverktyg, vakuumformning och CNC-efterbearbetning till den aktuella produkten.
För en första bedömning behöver vi framför allt veta:
detaljens ungefärliga mått och geometri
önskat material och materialtjocklek, om det är bestämt
antal detaljer och om behovet gäller prototyp eller serie
hur och i vilken miljö produkten ska användas
viktiga krav på mått, ytfinish, färg och transparens
behov av hål, utskärningar eller annan efterbearbetning.
Du behöver inte ha alla uppgifter färdiga. Skicka det underlag som finns, så kan vi börja med att bedöma förutsättningarna för ditt projekt.
Mejla ditt underlag till info@sematron.se eller ring 040-43 33 50.
Vakuumformad plast för höga krav på precision och finish
Vakuumformning passar när en plan skiva av termoplast ska formas till en tredimensionell plastdetalj. Metoden ger stor frihet att anpassa detaljens form, material och utförande efter produktens funktion.
På Sematron ligger fokus på detaljer där form, mått, finish och repeterbar kvalitet är viktiga. Formverktyget, själva formningsprocessen och efterbearbetningen anpassas därför för den aktuella produkten.
Vi arbetar nära kundernas utvecklingsavdelningar och kan komma in tidigt i processen när en ny plastdetalj ska konstrueras, provas ut eller anpassas för produktion.
Vad är vakuumformning?
Vakuumformning är en form av termoformning där en uppvärmd termoplastskiva formas över ett specialanpassat verktyg med hjälp av vakuum. En plastskiva värms tills materialet blir mjukt och formbart. Därefter formas skivan över ett specialanpassat verktyg genom att luften mellan plasten och verktyget evakueras.
Vill du läsa om det bredare begreppet kan du läsa mer om termoformning av plast och hur olika formningsprinciper hänger ihop.
Tryckskillnaden gör att plasten följer verktygets konturer. När materialet har kylts behåller detaljen sin nya form och kan därefter trimmas och efterbearbetas.
Vakuumformning kan vara ett effektivt alternativ när du behöver kundanpassade plastdetaljer, prototyper eller serier utan att konstruktionen och produktionsupplägget ska bli onödigt komplicerat.

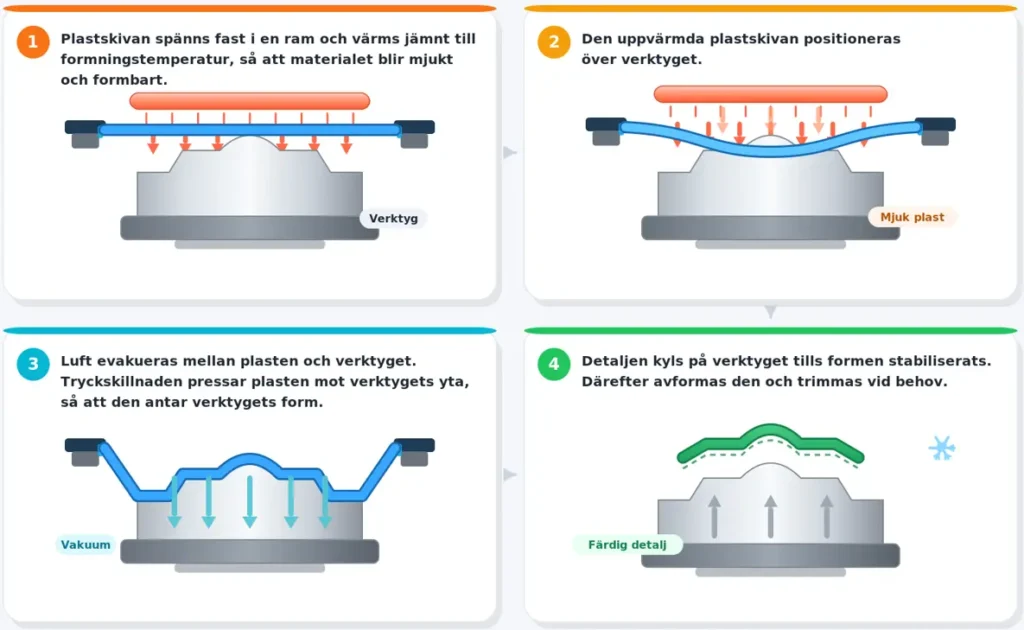

Så går vakuumformning till
1. Formverktyget tas fram
Processen börjar med ett verktyg som motsvarar den form och geometri som den färdiga plastdetaljen ska få. Verktygets utformning är avgörande för detaljens mått, yta och slutliga resultat.
2. Plastskivan värms
En skiva av termoplast spänns fast och värms jämnt till rätt formningstemperatur. När materialet har blivit tillräckligt mjukt kan det formas utan att förlora de egenskaper som krävs för den färdiga produkten.
3. Plasten formas med vakuum
Den uppvärmda plastskivan positioneras över verktyget. Luften mellan plasten och verktyget evakueras och tryckskillnaden gör att materialet pressas mot verktygets yta och följer dess konturer.
4. Detaljen kyls och stabiliseras
Plasten kyls medan den ligger kvar mot verktyget. När detaljen har stabiliserats kan den tas ur formen.
5. Detaljen efterbearbetas
Efter vakuumformningen trimmas och bearbetas detaljen efter behov. Hos Sematron ingår CNC-bearbetning i produktspecifika flöden för att skära ut detaljer och skapa rätt slutfinish.
Vakuumformning med hög precision
Vakuumformning bygger på att termoplast mjuknar vid uppvärmning och blir formbart. Både termoplastskivan och det specialtillverkade formverktyget värms upp, sedan sugs plasten med hjälp av vakuum mot verktyget och formas efter dess profil. När plasten kyls ner igen behåller den sin form. Vi vakuumformar med mycket hög precision för att uppnå exakt form och mått på den färdiga produkten.
Fördelar med vakuumformning:
- Exakt form och mått.
- Korta utvecklingstider.
- Klarar höga kravspecifikationer.
Se vakuumformning i praktiken
Filmen visar hur en uppvärmd termoplastskiva formas mot det produktspecifika verktyget. Bakom själva formningsmomentet ligger arbetet med verktyg, processparametrar och efterbearbetning som tillsammans avgör slutresultatet.
Material för vakuumformning
Materialvalet påverkar både hur plasten beter sig under vakuumformningen och vilka egenskaper den färdiga produkten får. Därför bör materialet väljas utifrån detaljens funktion, geometri, yta, miljö och övriga krav.
Sematron arbetar bland annat med ABS och PETG i vakuumformade produkter.
ABS
ABS används när den färdiga detaljen behöver en kombination av funktion, formbarhet och en kontrollerad yt- och färgkvalitet.
Sematron har tillsammans med materialleverantören Teknoplast utvecklat arbetssättet för infärgad ABS där färgen stabiliseras redan i materialet innan det blir skiva för vakuumformning.
PETG
PETG kan vara intressant när detaljen bland annat behöver vara transparent och samtidigt kunna formas till en mer krävande geometri.
I ett projekt för Zero Interior har Sematron exempelvis vakuumformat en komplex transparent lampskärm i PETG med hjälp av ett specialtillverkat verktyg.
Vilket material passar din detalj?
Materialvalet behöver utgå från vad plastdetaljen ska göra. Krav på utseende, belastning, temperatur och användningsmiljö behöver vägas samman med detaljens form och tillverkningsförutsättningar.
Sematron arbetar bland annat med ABS, PETG och PC i vakuumformade produkter.
| Material | Relevant att diskutera när | Underlag som hjälper oss att bedöma materialvalet |
|---|---|---|
| ABS | Färg och ytfinish är viktiga delar av produktens krav. | Önskad kulör, referensprov, ytstruktur och användningsmiljö. |
| PETG | Produkten behöver vara transparent och formas till en tredimensionell detalj. | Krav på klarhet, geometri, ytfinish och användningsmiljö. |
| PC | Materialet redan är specificerat eller ska bedömas som ett alternativ. | Materialkvalitet, funktion, belastning, temperatur och krav på yta. |
Tabellen är ett stöd för den första dialogen. Den ersätter inte bedömningen av den specifika materialkvaliteten och den färdiga produkten.
Har du redan valt material? Skicka specifikationen tillsammans med ritningen. Är materialvalet öppet kan du börja med att beskriva detaljens funktion och vilka egenskaper som är viktigast.
Sematrons egna projekt visar hur materialval och produktion kan hänga ihop:
Vilka plastdetaljer lämpar sig för vakuumformning?
Vakuumformning används för många olika typer av kundanpassade plastdetaljer. Metoden är särskilt intressant när en skivbaserad termoplast ska formas till en tredimensionell produkt och när produktionen behöver kunna anpassas efter kundens specifika geometri.
Sematron arbetar bland annat med projekt inom medicinteknik, hjälpmedel, industridesign samt möbel- och armaturbranschen.
Exempel på projekt kan vara:
- kåpor och höljen
- transparenta formade detaljer
- komponenter med höga krav på ytfinish
- specialanpassade industridetaljer
- medicintekniska plastkomponenter
- design- och armaturdetaljer
- prototyper inför kommande serieproduktion
Ett konkret exempel är en komplex lampskärm för Zero Interior där vägen gick från skiss och prototypverktyg till produktionsverktyg och färdig vakuumformad PETG-detalj.
Vakuumformning eller annan tillverkningsmetod?
Vilken tillverkningsmetod som passar bäst beror på produkten. Vakuumformning är ofta intressant när du behöver kundanpassade plastdetaljer, vill kunna arbeta med prototyper och serier och behöver ett produktspecifikt verktyg utan att göra produktionsprocessen mer komplicerad än nödvändigt.
Följande faktorer bör bedömas tidigt:
| Fråga | Varför den är viktig |
|---|---|
| Hur ser detaljens geometri ut? | Formen avgör hur väl detaljen lämpar sig för vakuumformning och hur verktyget behöver konstrueras. |
| Vilket material krävs? | Materialets egenskaper påverkar både formningsprocessen och den färdiga produkten. |
| Hur många detaljer behövs? | Seriestorleken påverkar verktygs- och produktionsupplägget. |
| Vilka krav finns på mått och finish? | Kraven påverkar verktyg, process och efterbearbetning. |
| Behövs efterbearbetning? | Utskärning, hål och slutlig geometri kan kräva CNC-bearbetning efter formningen. |
Sematron arbetar med produktspecifika processer. Därför börjar ett nytt projekt med att vi bedömer detaljen och dess krav innan produktionsupplägget fastställs.
Vilken tillverkningsmetod som passar bäst beror på produkten. Vakuumformning är ofta intressant när du behöver kundanpassade plastdetaljer, vill kunna arbeta med prototyper och serier och behöver ett produktspecifikt verktyg utan att göra produktionsprocessen mer komplicerad än nödvändigt.
Sematron arbetar med produktspecifika processer. Därför börjar ett nytt projekt med att vi bedömer detaljen och dess krav innan produktionsupplägget fastställs.
Från prototyp och formverktyg till serieproduktion
Ett bra vakuumformat resultat börjar med ett bra verktyg. Verktygets geometri och uppbyggnad behöver anpassas efter både plastmaterialet och den färdiga detaljens krav.
För nya eller komplexa produkter kan det vara värdefullt att börja med ett prototypverktyg och göra utfallsprov innan den slutliga processen fastställs.
När form, material och process fungerar byggs ett repeterbart produktionsflöde upp.
Hos Sematron utvecklas processen för den specifika produkten – från formverktyg och vakuumformning till programmering av CNC-maskinen som skär ut detaljer och ger produkten dess slutliga utförande.
Vi arbetar med uppdrag från omkring tre till 3 000 produkter, beroende på detalj och projekt.
Vad påverkar kostnaden för vakuumformning?
Kostnaden för en vakuumformad plastdetalj behöver bedömas utifrån hela projektet: formverktyget, materialet, själva formningen och den efterbearbetning som krävs.
Följande uppgifter är viktiga när produktionsupplägget ska bedömas:
| Faktor | Vad behöver bedömas? |
|---|---|
| Geometri och storlek | Hur detaljens form påverkar verktyg, formning och materialåtgång. |
| Formverktyg | Om ett nytt verktyg behövs och om konstruktionen först behöver provas med ett prototypverktyg. |
| Material och tjocklek | Vilket material som uppfyller produktens krav och hur det fungerar i formningen. |
| Antal | Om projektet gäller enstaka prover, en första serie eller återkommande produktion. |
| Mått och ytfinish | Vilka krav som ställs på den färdiga detaljen och hur resultatet ska kontrolleras. |
| Efterbearbetning | Vilka utskärningar, hål och andra bearbetningsmoment som behövs efter formningen. |
Därför behöver priset tas fram för den aktuella detaljen. En ritning eller skiss tillsammans med ungefärligt antal och viktiga produktkrav ger ett bättre underlag för en första bedömning.
Exempel på vakuumformade plastdetaljer
Komplex transparent detalj i PETG
För Zero Interior utvecklade Sematron först ett prototypverktyg för utfallsprov och därefter ett specialtillverkat produktionsverktyg. Den färdiga lampskärmen vakuumformas i transparent PETG.
Läs caset: vakuumformning av komplexa former i PETG
Jämnare färgkvalitet i vakuumformad ABS
Tillsammans med materialleverantören Teknoplast har Sematron arbetat med hur ABS färgsätts före tillverkningen av plastskivan för att skapa stabilare färgkvalitet i den vakuumformade produktionen.
Läs mer om ABS-plast för vakuumformning
Vakuumformning inom medicinteknik
Sematron arbetar även med vakuumformade komponenter för medicintekniska projekt där kravbild, produktutveckling och precision är centrala delar av arbetet.
Se ett exempel från medicinteknik
Materialåtervinning och resurseffektiv produktion
Vid vakuumformning uppstår restmaterial när de formade detaljerna skärs ut och efterbearbetas.
Sematron arbetar systematiskt för att ta hand om det överflödiga materialet och återvinna restmaterial till plastgranulat för nya produkter. Det är viktigt både ur resurs- och kostnadsperspektiv.
Läs mer om Sematrons hållbarhetsarbete.
Perfekt verktyg för perfekt form
Det ser ut som magi när den platta termoplastskivan blåser upp och sedan formas, men allt bygger på noggrant precisionsarbete och en djup kompetens. Allt börjar med vår tillverkning av formverktyget – som är a och o för att uppnå exakt profil och mått vid vakuumformningen.
Produktspecifik process
Hur stor eller liten din produkt än är, om du behöver tre eller 3 000 av den, så utvecklar vi en produktspecifik process. Ett anpassat flöde hela vägen från formverktyget och vakuumformningen till programmering av CNC-maskinen som skär ut alla detaljer och ger produkten dess slutfinish.
Återvinning av plast
Vi är resursmedvetna och noggranna genom hela produktionen. Både av ekonomiska och hållbarhetsmässiga skäl. Därför återvinner vi allt överflödigt restmaterial som blir plastgranulat för nya produkter. Läs mer om vårt hållbarhetsarbete och planer framåt.
Vanliga frågor om vakuumformning
Vilka plaster kan vakuumformas?
Vakuumformning används för termoplaster som kan värmas upp, formas och därefter stabiliseras när materialet kyls. Sematron arbetar bland annat med ABS, PC och PETG. Vilket material som passar bäst behöver bedömas utifrån detaljens funktion, geometri, finish och användningsmiljö.
Hur många plastdetaljer kan Sematron vakuumforma?
Sematron utvecklar produktspecifika processer för allt från mycket små serier till återkommande produktion. Befintliga produktionsupplägg omfattar uppdrag från omkring tre till 3 000 detaljer beroende på produkt.
Kan vakuumformning användas för prototyper?
Ja. För nya och komplexa detaljer kan prototypverktyg och utfallsprov användas för att prova geometri och process innan ett slutligt produktionsupplägg fastställs.
Kan vakuumformade detaljer CNC-bearbetas?
Ja. Sematron använder CNC-bearbetning i produktspecifika flöden för att skära ut och efterbearbeta vakuumformade detaljer.
Vad behöver ni för att bedöma ett nytt vakuumformningsprojekt?
Skicka så mycket information som finns om detaljen: ritning eller CAD-underlag, önskat material, antal, användningsmiljö och viktiga krav på exempelvis geometri, mått och finish. Därefter kan projektets förutsättningar bedömas mer konkret.
Behöver du vakuumforma en kundanpassad plastdetalj?
Har du en färdig ritning, en prototyp eller en produktidé som behöver utvecklas vidare?
Kontakta Sematron så går vi igenom detaljens geometri, material, seriestorlek och krav och bedömer hur ett lämpligt produktionsupplägg kan se ut.
Behöver du vakuumforma en kundanpassad plastdetalj?
Har du en ritning, prototyp eller produktidé? Kontakta Sematron så går vi igenom detaljens form, material, antal och krav och bedömer förutsättningarna för tillverkning.
Skicka gärna:
ritning, CAD-underlag, skiss eller bild
ungefärliga mått och önskat antal
en beskrivning av funktion och användningsmiljö
material och tjocklek, om det är bestämt
viktiga krav på mått, färg, transparens och ytfinish.
Du kan ta en första kontakt även om underlaget inte är komplett.
